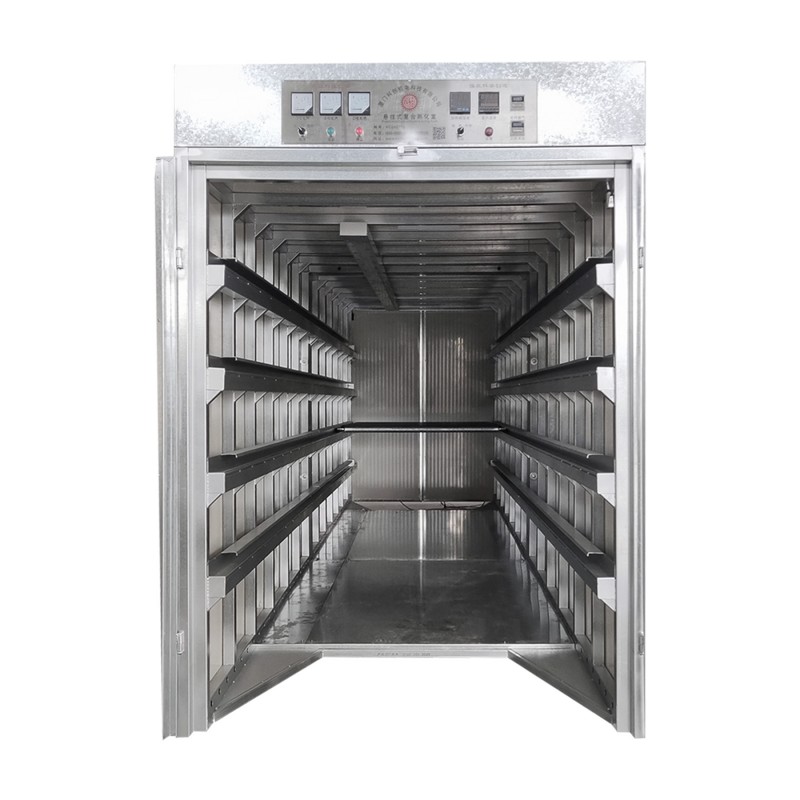

Cámara de curado de 4 capas de alta resistencia
Kechuang cuenta con un equipo profesional de I+D y producción de cámaras de curado de 4 capas de servicio extra pesado con amplia experiencia y conocimientos técnicos excepcionales. Con un profundo conocimiento de los puntos débiles de la producción y las necesidades diferenciadas de la industria de laminación de envases flexibles, hemos ido más allá de las limitaciones de los equipos de curado convencionales y hemos desarrollado la cámara de curado de 4 capas de servicio extra pesado específicamente para curar materiales de gran diámetro y carga pesada, aumentando significativamente la capacidad de producción de nuestros clientes.
Esta cámara de curado de 4 capas de servicio extra pesado está especialmente optimizada para el procesamiento de materiales de servicio pesado. Cuenta con una estructura de soporte de carga reforzada, engrosada y de alta resistencia, soldada con tubos de acero galvanizado de 50×50 mm y 50×100 mm con un espacio de 960 mm, lo que proporciona una excelente capacidad de carga general. Puede soportar de manera estable diversos materiales pesados de gran diámetro y alto peso, y todo el marco permanece rígido y estable durante la operación, sin deflexión ni deformación, superando con creces a los equipos de curado tradicionales. El diseño de soporte de carga engrosado y el diseño de cuatro capas científicamente organizado mejoran en gran medida la utilización del espacio, lo que permite curar múltiples lotes de materiales simultáneamente, aumentando así de manera efectiva la eficiencia de producción.

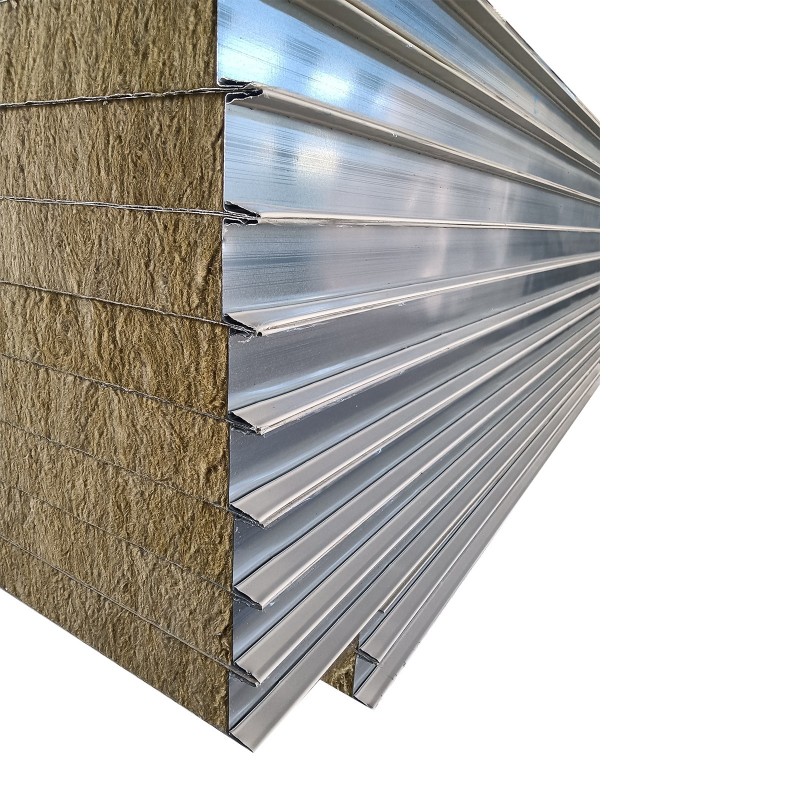

El cuerpo de la cámara está hecho de paneles sándwich de acero de color lana de roca de 50 mm de alta calidad, combinados con un sistema inteligente de control de temperatura que garantiza una regulación precisa de la temperatura y un calentamiento uniforme, garantizando resultados de curado consistentes para cada lote. Además, se incorporan múltiples funciones de protección de seguridad para eliminar los riesgos operativos, equilibrando la alta eficiencia con la seguridad.
El cuerpo de la cámara está hecho de paneles sándwich de acero de color lana de roca de 50 mm de alta calidad, combinados con un sistema inteligente de control de temperatura que garantiza una regulación precisa de la temperatura y un calentamiento uniforme, garantizando resultados de curado consistentes para cada lote. Además, se incorporan múltiples funciones de protección de seguridad para eliminar los riesgos operativos, equilibrando la alta eficiencia con la seguridad.
Preguntas frecuentes
P: ¿Le gustaría conocer el proceso completo de soldadura de la Cámara de Curado de 4 Capas de Servicio Extra Pesado?

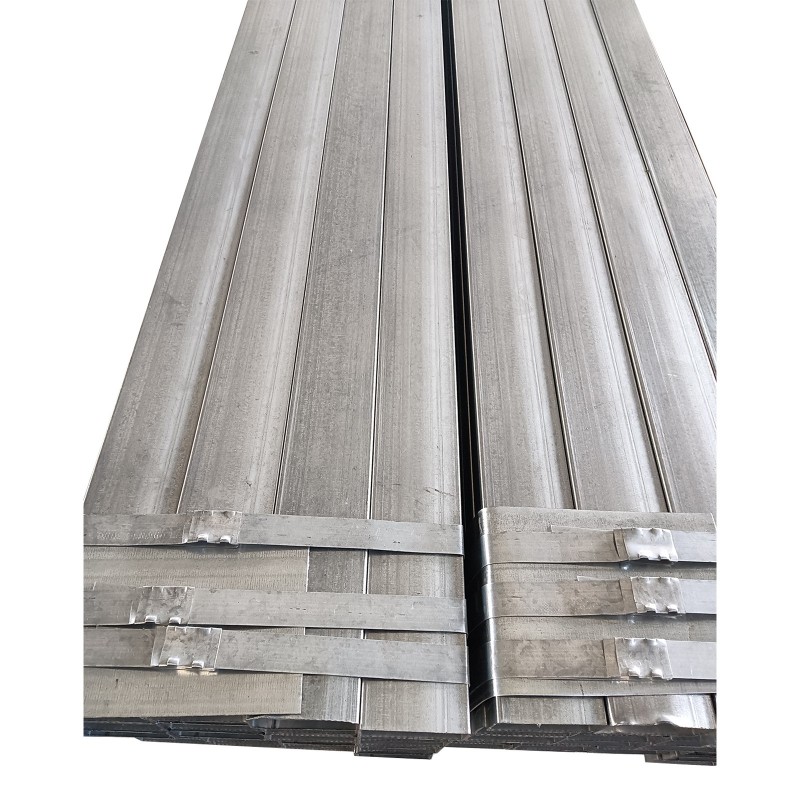

1.Corte: corte con precisión tubos cuadrados galvanizados de 50 × 50 y 50 × 100 de acuerdo con las dimensiones del dibujo de la cámara. Los cortes son suaves y sin rebabas, con estrechas tolerancias dimensionales para garantizar un montaje preciso del marco.
2.Posicionamiento y montaje de los accesorios: Coloque las columnas y las vigas principales en secuencia, verifique la verticalidad y la nivelación, y asegúrese de que el marco esté cuadrado con dimensiones diagonales consistentes, sin distorsiones.
3.Soldadura por puntos para fijación temporal: Primero, suelde por puntos en múltiples puntos para fijar temporalmente la estructura general del marco, evitando el desplazamiento y la deformación inducidos por el calor durante la soldadura formal.
4.Soldadura completa para refuerzo: todas las uniones y conexiones entre columnas y vigas están completamente soldadas con soldaduras continuas de filete completo, libres de soldaduras en frío, soldaduras faltantes, inclusiones de escoria o grumos de soldadura. Las principales juntas de carga tienen una mayor altura de soldadura para mejorar la rigidez general, lo que garantiza una capacidad de carga a largo plazo sin aflojamiento, agrietamiento o deformación.
5.Enderezamiento y conformación post-soldadura: Después de soldar, comprobar y corregir la verticalidad y planitud del marco, corrigiendo cualquier ligera deformación provocada por la soldadura para asegurar el correcto ajuste de los paneles de la cámara.
6. Rectificado y acabado: Rectifique la escoria de soldadura, las salpicaduras, las rebabas y las cicatrices de soldadura que sobresalen, alisando los bordes y las esquinas para evitar bordes afilados que podrían dañar los paneles aislantes o la cubierta exterior.
P: ¿Cuáles son los requisitos de control de calidad para la soldadura?
1. Sin soldaduras en frío, soldaduras falsas, soldaduras faltantes, inclusiones de escoria, porosidad o grietas.
2. Las soldaduras deben ser uniformes, completas, continuas, sin interrupciones y tener una alta resistencia en las juntas.
3.El marco general debe ser cuadrado, estable y rígido, sin sacudidas durante la operación.
4. No hay quemaduras significativas ni deformaciones de gran superficie de los tubos cuadrados.
5.Todos los bordes y esquinas soldados deben pulirse hasta quedar lisos, sin protuberancias afiladas.
1.Corte: corte con precisión tubos cuadrados galvanizados de 50 × 50 y 50 × 100 de acuerdo con las dimensiones del dibujo de la cámara. Los cortes son suaves y sin rebabas, con estrechas tolerancias dimensionales para garantizar un montaje preciso del marco.
2.Posicionamiento y montaje de los accesorios: Coloque las columnas y las vigas principales en secuencia, verifique la verticalidad y la nivelación, y asegúrese de que el marco esté cuadrado con dimensiones diagonales consistentes, sin distorsiones.
3.Soldadura por puntos para fijación temporal: Primero, suelde por puntos en múltiples puntos para fijar temporalmente la estructura general del marco, evitando el desplazamiento y la deformación inducidos por el calor durante la soldadura formal.
4.Soldadura completa para refuerzo: todas las uniones y conexiones entre columnas y vigas están completamente soldadas con soldaduras continuas de filete completo, libres de soldaduras en frío, soldaduras faltantes, inclusiones de escoria o grumos de soldadura. Las principales juntas de carga tienen una mayor altura de soldadura para mejorar la rigidez general, lo que garantiza una capacidad de carga a largo plazo sin aflojamiento, agrietamiento o deformación.
5.Enderezamiento y conformación post-soldadura: Después de soldar, comprobar y corregir la verticalidad y planitud del marco, corrigiendo cualquier ligera deformación provocada por la soldadura para asegurar el correcto ajuste de los paneles de la cámara.
6. Rectificado y acabado: Rectifique la escoria de soldadura, las salpicaduras, las rebabas y las cicatrices de soldadura que sobresalen, alisando los bordes y las esquinas para evitar bordes afilados que podrían dañar los paneles aislantes o la cubierta exterior.
P: ¿Cuáles son los requisitos de control de calidad para la soldadura?
1. Sin soldaduras en frío, soldaduras falsas, soldaduras faltantes, inclusiones de escoria, porosidad o grietas.
2. Las soldaduras deben ser uniformes, completas, continuas, sin interrupciones y tener una alta resistencia en las juntas.
3.El marco general debe ser cuadrado, estable y rígido, sin sacudidas durante la operación.
4. No hay quemaduras significativas ni deformaciones de gran superficie de los tubos cuadrados.
5.Todos los bordes y esquinas soldados deben pulirse hasta quedar lisos, sin protuberancias afiladas.
Comparación entre el modelo estándar y el modelo resistente
| Configuración | Modelo estándar | Modelo de servicio pesado |
| Espaciado de carriles | 650 mm | 850 mm |
| Sistema de escape | Extractor de aire de 60 W, 1 unidad, temporizador de modo dual (tiempos de funcionamiento/parada ajustables) | Extractor de aire de 180 W, 1 unidad, temporizador de modo dual (tiempos de funcionamiento/parada ajustables) |
| control electrico | Componentes eléctricos de bajo voltaje Delixi, protección contra sobrecalentamiento, escape temporizado, protección contra pérdida de fase, protección contra sobrecarga | Componentes eléctricos de bajo voltaje Schneider, protección contra sobrecalentamiento, apagado temporizado, escape temporizado, protección contra pérdida de fase, protección contra sobrecarga |
| Material de acero del marco | Tubo de acero galvanizado soldado de 50×50 mm y 50×100 mm, espaciado 960 mm | Tubo de acero galvanizado soldado de 50×50 mm y 50×100 mm, espaciado 480 mm |
| Tamaño máximo del rollo de película | φ600 mm, peso 200 kg, ancho 1200 mm | φ800 mm, peso 400 kg, ancho 1200 mm |
| Distancia mínima desde el centro del rollo hasta el suelo | 550 mm | 650 mm |
Parámetros
| Artículo | Especificación |
| Número de capas | 4 capas |
| poder total | 19KW, 380V, trifásico cinco hilos |
| Cable de alimentación | Estándar nacional 3×10+2×4, debe estar conectado a tierra de manera confiable |
| Método de calentamiento | Calefacción eléctrica, 1 juego, modo multitubo (12 tubos en total), 9KW+9KW=18KW, temperatura alta/baja separada. Sistema de calefacción colocado en la parte superior de la cámara. |
| Temperatura de funcionamiento | 40-80°C ajustable, tolerancia de temperatura ±2°C |
| Sistema de circulación de aire | Ventilador centrífugo de 550W, 1 unidad, salida de aire por abajo, retorno de aire por arriba |
| Material aislante de la cámara. | Panel sándwich de acero color lana de roca de 50 mm |
| Marco de la puerta | Chapa galvanizada 2,0mm |
| Panel de puerta | Panel sándwich de acero de color |
| Carga/descarga de material | Delantero adentro, atrás afuera; operación de puerta conveniente |
| Carril | carril tipo C |
| Dimensiones | Personalizable según los requisitos del cliente. |
Servicio personalizado
La cámara de curado de 4 capas de servicio extra pesado se puede personalizar de manera flexible en términos de parámetros y estructura del equipo de acuerdo con las dimensiones de la fábrica del cliente, la capacidad de producción, las especificaciones de materiales y otras necesidades individuales. Estamos listos para configurar para usted equipos de curado altamente duraderos y eficientes. ¡Los pedidos personalizados son bienvenidos!
